耐真空襯四氟補償器主要性能參數
襯里材料:聚四氟乙烯 PTFE F4
公稱通徑:DN25~1000(mm)
公稱壓力:極限真空
使用溫度:-20~180℃
連接方式:法蘭
制作長度:100~180 (mm)
適用介質:強酸、強堿、強氧化性介質
說明
PTFE波紋管補償器又稱膨脹節,伸縮節,是一種撓性、薄壁、有橫向波紋的具有伸縮功能的器件,它由金屬波紋管與PTFE組成。波紋管補償器的工作原理主要是利用自身的彈性變形功能,補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移,補償?shù)淖饔镁哂心蛪骸⒚芊?、耐腐蝕、耐溫度、耐沖擊、減振降噪的功能,起到降低管道變形和提高管道使用壽命的作用。
襯里材料:PTFA、PFA等。
公稱通徑:DN25~DN3000

PTFE補償器性能
◆連接法蘭無特殊要求時,則按HG45-91 PN1.0MPa的標準。
◆大口徑補償器(DN>300mm時),建議采用耐負壓型。
◆波數通用為3波,若需增加(加長)或非標產品則可以定制。
◆補償器的結構長度、技術參數見表。

材質
法蘭  | A105,SS304,SS316,SS316L  |
負壓圈  | SS304+PFA/PTFE  |
波紋材質  | PTFE,PFA,EPDM+PTFE,SS304+PTFE,SS316+PTFE  |

產品種類
序號  | 型號  | |
名稱  | 代號  | |
1  | 聚四氟乙烯波紋補償器  | FB  |
2  | 聚四氟乙烯橡膠復合補償器  | FX  |
3  | 聚四氟乙烯網套增強復合補償器  | FG  |
4  | 聚四氟乙烯不銹鋼復合補償器  | FXZF  |
5  | 金屬補償器  | FJ  |

安裝須知
◆安裝前,需將兩法蘭之間三條固定螺桿拿掉,把螺母調到的頂端。當管路熱脹冷縮時,好讓法蘭在螺桿上自由滑動。若轉角
較大時,也可去掉導棒。
◆安裝時,不能將補償器拉伸或壓縮,盡量保持其自由狀態(標準長度)。法蘭要裝正,螺栓要上勻,且要注意保持好PTFE波
紋和翻邊口,以免撞破或戳穿。
![]()  | |||

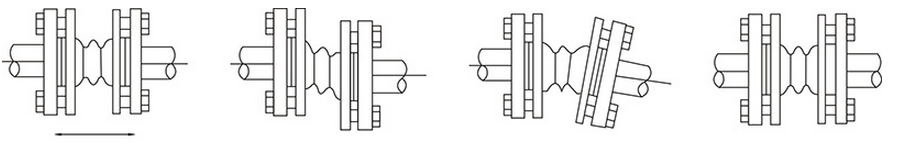

| 橫向補償 | 位移補償 | 角位移 | 減振降噪 |
![]()  | ||

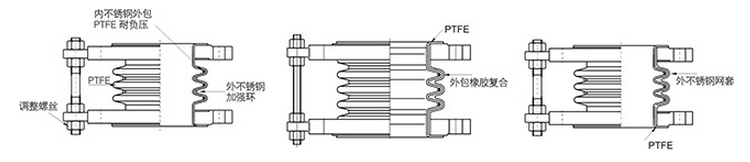

| FB型補償器 | FX型補償器 | FG型補償器 |

襯四氟補償器參數表
HG/T 20592
| DN | NPS  | 波數  | 設計長度L  | 軸向補償量ΔL  | 徑向補償量ΔX  | 角向補量Δ∞  | 公稱壓力PN  |
25  | 1  | 3  | 100  | ±15  | 8  | 25  | 0.40/-0.09  |
32  | 1 1/4  | 3  | 100  | ±15  | 10  | 25  | 0.40/-0.09  |
40  | 1 1/2  | 3  | 100  | ±18  | 14  | 25  | 0.40/-0.09  |
50  | 2  | 3  | 100  | ±18  | 15  | 25  | 0.40/-0.09  |
65  | 2 1/2  | 3  | 110  | ±20  | 16  | 25  | 0.35/-0.09  |
80  | 3  | 3  | 120  | ±20  | 16  | 25  | 0.35/-0.09  |
100  | 4  | 3  | 120  | ±25  | 17  | 20  | 0.30/-0.09  |
125  | 5  | 3  | 130  | ±27  | 17  | 18  | 0.30/-0.09  |
150  | 6  | 3  | 140  | ±27  | 16  | 15  | 0.30/-0.09  |
200  | 8  | 3  | 150  | ±27  | 15  | 13  | 0.25/-0.09  |
250  | 10  | 3  | 160  | ±27  | 12  | 10  | 0.25/-0.09  |
300  | 12  | 3  | 170  | ±27  | 8  | 5.5  | 0.25/-0.09  |
350  | 14  | 3  | 180  | ±27  | 8  | 4.5  | 0.25/-0.09  |
400  | 16  | 3  | 200  | ±30  | 8  | 4  | 0.15/-0.09  |
450  | 18  | 3  | 200  | ±30  | 8  | 3.5  | 0.15/-0.09  |
500  | 20  | 3  | 220  | ±30  | 8  | 3  | 0.15/-0.09  |
600  | 24  | 3  | 240  | ±30  | 8  | 2.9  | 0.15/-0.09  |
700  | 28  | 3  | 280  | ±30  | 7  | 2.7  | 0.15/-0.09  |
800  | 32  | 3  | 280  | ±30  | 7  | 2.6  | 0.15/-0.09  |
900  | 36  | 3  | 300  | ±30  | 7  | 2.5  | 0.15/-0.09  |
1000  | 40  | 3  | 300  | ±30  | 7  | 2.4  | 0.1/-0.08  |
1200  | 48  | 3  | 320  | ±30  | 5  | 2.4  | 0.08/-0.08  |
1400  | 56  | 3  | 320  | ±37  | 7  | 2.4  | 0.06/-0.08  |
1600  | 64  | 3  | 360  | ±40  | 7  | 2.3  | 0.06/-0.08  |
1800  | 72  | 3  | 360  | ±40  | 7  | 2.2  | 0.03/-0.08  |
2000  | 80  | 3  | 380  | ±40  | 7  | 2.1  | 0.03/-0.08  |
2200  | 88  | 3  | 380  | ±40  | 7  | 2  | 0.03/-0.07  |
