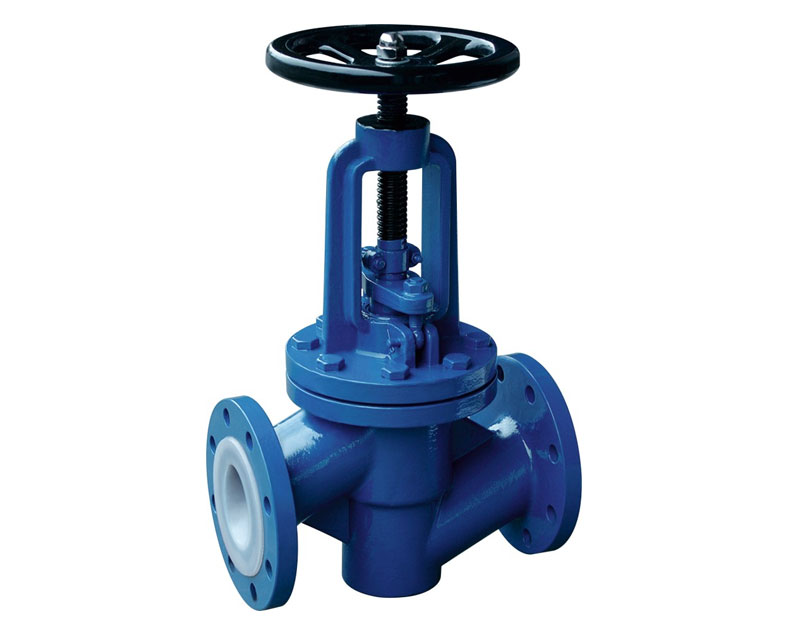

襯氟截止閥（一般）

http://www.chuanhea.cn/uploadfiles/211.149.195.244/webid348/source/201608/147028964425.jpg

聯系我們 :
固話：0523-87481899
手機：13852635959
分享到：
立即訂購+

簡介

截止閥是指啟閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流?；窘Y(jié)構有：J41型直通式、J44型直角式、J45型直流式。截止閥具有結構緊湊、啟閉靈活、耐腐蝕性強、行程短的特點，廣泛應用于化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電、環境保證等腐蝕性嚴重的場合。

襯里材料：FEP、PFA、GXPO等。

驅動方式：手輪、蝸輪、電動、氣動、液動。

產品特性：

◆與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。

◆密封面不易磨損、擦傷，密封性較好、壽命長。

◆啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。

◆閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。

◆截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。

◆可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。

◆更換零件襯里材料可適用各種介質。

襯氟截止閥相關產品：襯四氟膨脹節 襯氟電動球閥

基本信息

設計與制造符合中國國家標準

基本結構形式：直通式、直流式

公稱壓力 PNl.0～2.5MPa

公稱通徑 DNl5～350mm

技術性能規范

設計標準		HG/T 3704，GB/T 12237		API 60
結構長度		HG/T 3704，GB/T 12221		ASMEB 16.10
法蘭形式尺寸		HG/T 20592，GB/T 9119		ASMEB 16.5，JISB2220
檢驗與試驗		GB/T 13927，JB/T 9092		API 598
公稱壓力（MPa）		1.0	1.6	150Lb
實驗壓力（MPa）	殼體試壓	1.5	1.5	1.5
	高圧密封	1.1	1.1	1.1
	低壓密封	0.6	0.6	0.6
適用溫度（℃）		PFA：-30-200 FEP：-30-150 GXPO：-10-80
適用介質		鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質

注：襯氟閥門殼體試壓和密封按照上表測試，測試標準僅參考通用閥門標準，高壓力要求情況訂制加工。

結構圖

連接尺寸

PN:1.0MPa

DN	L	D	D1	D2	f	b	Z-d	D0	H1	H2	W（Kg）
15	130	95	65	45	2	14	4-14	100	235	260	6.5
20	150	105	75	55	2	16	4-14	100	240	265	7
25	160	115	85	65	2	16	4-14	120	245	270	7.8
32	180	135	100	78	2	18	4-18	140	255	285	11
40	200	145	110	85	3	18	4-18	140	285	315	13
50	230	160	125	100	3	20	4-18	160	295	330	15
65	290	180	145	120	3	20	4-18	180	350	395	23
80	310	195	160	135	3	22	8-18	240	395	445	38
100	350	215	180	155	3	22	8-18	240	450	490	42
125	400	245	210	185	3	24	8-18	280	525	555	55
150	480	280	240	210	3	24	8-23	320	605	645	77
200	495	335	295	265	3	26	8-23	360	645	765	135
250	622	390	350	320	3	28	12-23	400	685	805	220
300	698	440	400	368	4	28	12-23	400	710	814	277
350	787	500	460	428	4	30	16-23	450	750	855	320

PN：1.6MPa

DN	L	D	D1	D2	f	b	Z-d	D0	H1	H2	W（Kg）
15	130	95	65	45	2	14	4-14	100	240	265	7
20	150	105	75	55	2	16	4-14	100	245	270	7.6
25	160	115	85	65	2	16	4-14	120	250	275	8.2
32	180	135	100	78	2	18	4-18	140	260	290	12
40	200	145	110	85	3	18	4-18	140	285	320	14
50	230	160	125	100	3	20	4-18	160	300	335	18
65	290	180	145	120	3	20	4-18	180	355	400	26
80	310	195	160	135	3	22	8-18	240	400	450	40
100	350	215	180	155	3	24	8-18	240	455	495	50
125	400	245	210	185	3	26	8-18	280	530	560	65
150	480	280	240	210	3	28	8-23	320	610	650	85
200	495	335	295	265	3	30	12-23	360	650	770	150
250	622	405	355	320	3	32	12-25	400	690	810	245
300	698	460	410	375	4	34	12-25	400	730	845	295
350	787	500	460	428	4	30	16-23	450	750	855	320

PN: 2.5MPa

DN	L	D	D1	D2	f	b	Z-d	D0	H1	H2	W（Kg）
15	130	95	65	45	2	16	4-14	120	240	265	7.5
20	150	105	75	55	2	16	4-14	120	245	270	8
25	160	115	85	65	2	16	4-14	140	250	275	9
32	180	135	100	78	2	18	4-18	160	260	290	13
40	200	145	110	85	3	18	4-18	180	285	320	15
50	230	160	125	100	3	20	4-18	180	300	335	20
65	290	180	145	120	3	22	8-18	240	355	400	28
80	310	195	160	135	3	22	8-18	280	400	450	42
100	350	230	190	160	3	24	8-23	320	455	495	57
125	400	270	220	188	3	28	8-25	320	530	560	71
150	480	300	250	218	3	30	8-25	360	610	650	90
